.🏗 지반선과 계획선을 이용하여 종단면도 그리기



건축·토목 설계에서 종단면도 작업은 꼭 필요하지만,
수작업으로 하면 오래 걸리고 실수도 생기기 쉽죠.
오늘은 ArchiOffice 종단면도 그리기 기능을 활용해
빠르고 정확하게 작업하는 방법을 알려드릴게요.

---

⚒ ArchiOffice 종단면도 그리기란?

ArchiOffice는 도면 속 지반선과 계획선을 불러와
자동으로 종단면도와 종단 테이블을 작성해줘요.

---



⚡메뉴 및 실행 방법

○ 아이콘 및 메뉴 위치 : XPress → Civil 유틸리티 → 종/횡 단면도 → 종단면도(일반) 그리기

○ 명령어 입력 : XGLS

---

🔥주요 기능 및 사용법

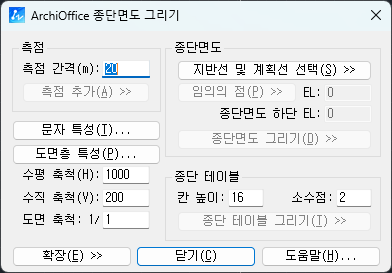

1️⃣ 명령어 실행 후 좌측 옵션 확인 및 수정
2️⃣ 도면에서 지반선·계획선 선택
3️⃣ 기준점 지정 후 EL값 입력
4️⃣ 종단면도 하단의 기준 EL값 입력
5️⃣ 종단면도 그리기 버튼 클릭 → 자동 작성
6️⃣ 종단 테이블 작성 버튼 클릭 → 절토·성토량 자동 계산

---

✔ ArchiOffice 종단면도 그리기의 장점

○ 빠른 자동화: 지반선/계획선을 불러와 클릭 몇 번으로 종단면도 완성

○ 실시간 수정 가능: 측점 추가 시 즉시 반영되어 작업 효율 극대화

○ 정확한 도면 출력: 도면 축척과 연동된 문자 크기, 테이블 높이 적용

○ 토목·건축 실무 최적화: 반복적인 종단 작성 업무를 획기적으로 단축
