⛰ ArchiOffice 지형도에서 횡단추출하기

안녕하세요 🙂
토목·건축 설계 업무에서 횡단추출하기 작업은 정말 필수죠.
하지만 고도값과 거리값을 일일이 수작업으로 계산한다면 시간도 오래 걸리고, 실수도 생기기 쉽습니다.
오늘은 ArchiOffice 프로그램의 횡단추출하기 기능을 소개해드릴게요.

⚒ ArchiOffice 횡단추출하기란?

Z값이 있는 지형도에서 횡단선(Chain)을 선택하고 기준점을 지정하면,
교차되는 등고선의 고도값과 거리값이 동시에 추출돼요.

👉 단, 횡단 기준선은 Z값을 0으로 설정해야 합니다.

아이콘 및 메뉴 : XPress → Civil 유틸리티 → 종/횡 단면도 → 횡단 추출하기

명령어 : XFCM

1️⃣ 명령어 XCFM 입력

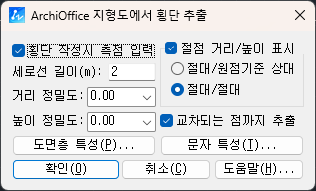

2️⃣ 대화상자에서 요소 특성 확인 및 지정

3️⃣ 횡단 시작점과 기준점 지정 → 자동으로 교차되는 등고선의 고도값과 거리값이 TEXT로 추출돼요.

측점 입력 : NO.01, NO.02 같은 번호를 넣을지 선택

세로선 길이 : 현장 상황에 맞게 조정

정밀도 : 소숫점 자리 선택 가능

절점값 표기 방식 : 거리는 절대값, 높이는 상대/절대 선택

도면층·문자 특성 : 색상, 선유형, 문자높이, 문자유형까지 지정 가능

✨빠른 자동화 : 원클릭으로 높이와 거리 동시에 추출
✨업무 최적화 : 반복적인 횡단 작업 시간을 대폭 단축
✨쉽고 직관적 : 초보자도 한 번만 배워도 금방 적응
✨맞춤 설정 가능 : 도면층, 문자유형까지 세부 조정

실무에서 반복되는 횡단추출하기의 잡업이 부담스러우셨다면,
ArchiOffice의 이 기능을 꼭 활용해보세요.
시간은 절약되고, 결과는 더 정확해진답니다 😊
