바샵(BarShop) 철근 태그 교체 및 태그 속성일치 기능

근샵 작업을 하다 보면 이미 작성된 철근 태그의 종류나 길이값을 다른 태그로 변경하거나, 여러 태그의 형상 부착, 축척, 문자 유형 등의 속성을 동일하게 맞춰야 하는 경우​가 있습니다.

특히 배근도 작업을 수정하다 보면 기존에 작성된 태그를 일일이 삭제하고 다시 작성해야 하는 번거로운 상황이 발생할 수 있는데요.

ArchiOffice BarShop(바샵)​에서는 이러한 작업을 편리하게 처리할 수 있도록 「철근 태그 교체」와 「철근 태그 속성일치」 기능을 제공합니다.

두 기능을 활용하면 기존 태그를 효율적으로 수정하고, 여러 태그의 설정을 일관성 있게 관리할 수 있습니다.

---

⚒ 철근 태그 교체 및 태그 속성일치란?

바샵의 철근 태그 교체 기능은 도면에 작성되어 있는 기존 태그를 다른 태그로 변경할 때 사용하는 기능입니다.

원본 태그와 대상 태그를 지정한 후 도면에서 원하는 태그를 선택하여 교체할 수 있으며, 동일한 태그를 여러 개 사용하는 경우에는 한 번에 변경하는 것도 가능합니다.

반면 태그 속성일치 기능은 기존 태그의 필요한 속성을 다른 태그에 동일하게 적용하는 기능입니다.

예를 들어 특정 태그의 형상 부착 위치, 축척, 문자 유형 등의 설정​을 다른 태그에도 동일하게 적용하고 싶을 때 사용할 수 있습니다.

---

🎬 바샵 태그 교체 및 태그 속성일치 영상

아래 영상을 통해 실제 프로그램에서 태그 교체와 속성일치 기능을 사용하는 방법을 확인할 수 있습니다.

https://youtu.be/tDJheuPERK4



---

⚡ 메뉴 및 실행 방법

바샵에서는 다음 메뉴를 통해 해당 기능을 실행할 수 있습니다.

철근 태그 교체

BarShop → 철근 태그 교체하기

명령어 : TAGREP

철근 태그 속성일치

BarShop → 철근 태그 속성일치

명령어 : MATCHTAG

메뉴를 이용하거나 명령어 입력을 통해 기능을 실행할 수 있습니다.

---

🔥 철근 태그 교체 사용법

철근 태그 교체 기능은 비교적 간단한 방법으로 사용할 수 있습니다.

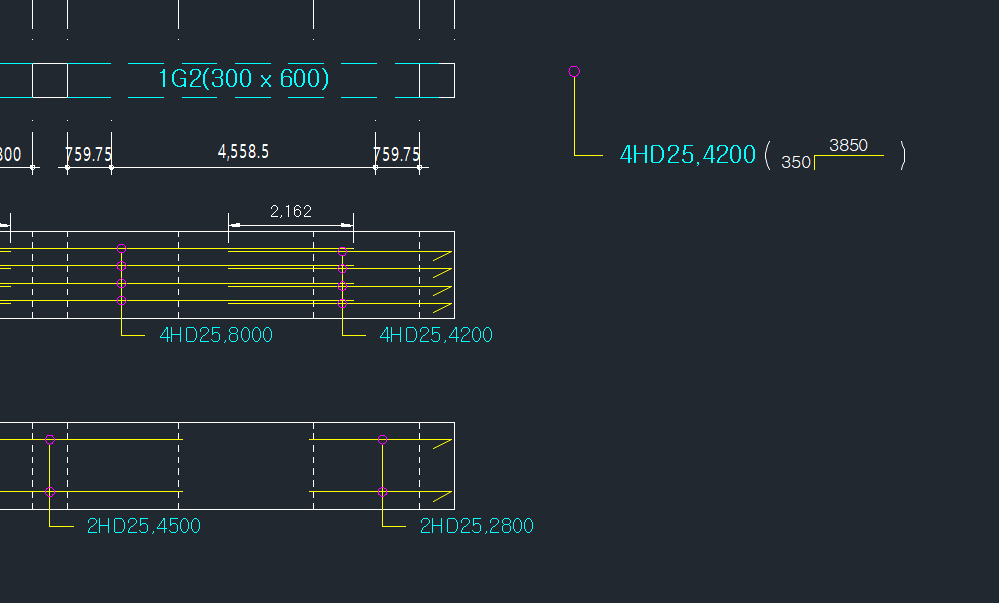

① TAGREP 명령어 실행

먼저 TAGREP 명령어를 실행합니다.

실행하면 태그 교체 작업을 위한 대화상자가 나타납니다.

② 원본 태그와 대상 태그 지정

도면에서 원본 태그와 대상 태그를 지정합니다.

원본 태그의 내용을 기준으로 대상 태그를 변경할 수 있습니다.

③ 교체 범위 선택

태그를 교체할 때는 상황에 따라

• 동일한 태그를 모두 교체
• 도면에서 선택한 태그만 교체

하는 방식으로 작업할 수 있습니다.

따라서 동일한 태그가 도면에 여러 개 작성되어 있는 경우에도 필요한 범위에 맞춰 효율적으로 수정할 수 있습니다.

---

❗ 태그 교체 기능 사용 시 참고사항

태그 교체 기능을 사용할 때 한 가지 알아두어야 할 부분이 있습니다.

태그 교체는 철근의 실제 개수를 변경하는 기능이 아닙니다.

철근의 배근 정보 자체를 변경하는 것이 아니라, 기존 태그의 철근 종류나 길이값 등 태그에 표시되는 내용을 변경하는 용도로 사용할 수 있습니다.

따라서 태그 교체 후에도 철근의 실제 개수가 변경되는 것은 아닙니다.

기존 배근 정보를 유지하면서 도면에 표시되는 태그 내용을 변경해야 할 때 활용하면 편리합니다.

---

🔥 철근 태그 속성일치 사용법

태그 속성일치 기능은 여러 태그의 표시 설정을 동일하게 맞추고 싶을 때 사용할 수 있습니다.

① MATCHTAG 명령어 실행

먼저 MATCHTAG 명령어를 실행합니다.

② 원본 태그 선택

도면에서 속성을 가져올 원본 태그를 선택합니다.

원본 태그의 설정을 기준으로 다른 태그의 속성을 변경하게 됩니다.

③ 일치시킬 속성 선택

속성일치 대화상자가 나타나면 실제로 적용할 항목을 선택합니다.

필요한 속성만 선택하여 적용할 수 있기 때문에 모든 설정을 변경하지 않고 원하는 항목만 선택적으로 수정할 수 있습니다.

④ 대상 태그 선택

마지막으로 선택한 속성을 적용할 대상 태그를 지정합니다.

이렇게 하면 원본 태그에서 선택한 속성이 대상 태그에 적용됩니다.

---

✔ 바샵 태그 교체 및 속성일치 기능의 장점

1. 필요한 태그만 간편하게 교체

도면에서 원본 TAG와 대상 TAG를 직접 지정하여 원하는 태그만 빠르게 교체할 수 있습니다.

기존 태그를 삭제하고 새로운 태그를 다시 작성하는 번거로운 작업을 줄일 수 있습니다.

2. 여러 태그를 한 번에 변경

동일한 대상 TAG가 여러 개 작성되어 있는 경우 여러 태그를 한 번에 교체할 수 있습니다.

반복적으로 동일한 작업을 해야 하는 상황에서 특히 유용합니다.

3. 원하는 속성만 선택하여 적용

태그 속성일치 기능을 이용하면 필요한 항목만 선택하여 적용할 수 있습니다.

예를 들어 형상 부착, 축척, 문자 유형 등 필요한 속성만 선택​하여 다른 태그에 적용할 수 있습니다.

모든 설정을 일괄적으로 변경하지 않아도 되기 때문에 보다 유연하게 태그를 관리할 수 있습니다.

4. 반복적인 태그 수정 작업 시간 단축

철근 배근도 작업에서는 동일한 태그를 반복적으로 수정해야 하는 경우가 있습니다.

태그 교체와 속성일치 기능을 활용하면 이러한 반복 작업을 줄이고, 도면 전체의 태그 설정을 일관성 있게 관리할 수 있습니다.

---

마무리

ArchiOffice BarShop(바샵)의 태그 교체 및 태그 속성일치 기능​은 기존 철근 배근도에서 태그를 수정하거나 여러 태그의 설정을 동일하게 맞춰야 할 때 유용하게 사용할 수 있는 기능입니다.

특히 많은 태그가 작성된 도면에서는 개별 태그를 하나씩 수정하는 것보다 태그 교체와 속성일치 기능을 활용하는 것이 작업 효율을 높이는 데 도움이 됩니다.

철근 태그의 내용을 변경해야 한다면 TAGREP(태그 교체),
태그의 표시 설정을 다른 태그와 동일하게 맞추고 싶다면 MATCHTAG(태그 속성일치)​를 활용해 보시기 바랍니다.

앞으로도 ArchiOffice에서는 건축 및 구조 설계 실무에서 보다 편리하게 CAD 작업을 할 수 있도록 다양한 기능을 제공하고 있습니다.
