바샵(BarShop) 철근 태그 DB 개요 및 구성

안녕하세요. 철근 샵드로잉 작업을 진행하다 보면 현장별로 이음길이나 정착길이가 달라 도면 작업 시 어려움을 겪는 경우가 많습니다.

이러한 번거로움을 한 번에 해결하기 위해 바샵(BarShop)은 프로젝트별 설계 조건을 데이터베이스(DB)로 관리하여, 보다 정확하고 효율적인 철근 샵드로잉 작업을 지원합니다. 이번 포스팅에서는 바샵의 철근 태그 DB 개요와 구성, 그리고 사용법에 대해 자세히 알아보겠습니다.

https://youtu.be/paHixf1ryJQ

💡 Tip: 글을 읽기 전, 위 짧은 튜토리얼 영상을 먼저 확인하시면 초보자도 누구나 쉽게 기능을 이해하고 따라 하실 수 있습니다!

⚒️ 철근 태그 DB 개요 및 구성

바샵의 철근 태그 DB는 현장의 프로젝트 맞춤형으로 데이터를 세팅할 수 있는 핵심 기능입니다.

• DB 파일 제공: Microsoft Access 파일 형식(*.mdb)의 데이터베이스로 제공됩니다.
• 현장별 맞춤 관리: 각 현장별로 다른 DB 값을 개별적으로 생성하고 관리할 수 있습니다.
• 자동화된 태그 생성: DB 값에 지정된 기준에 따라 이음길이, 정착길이, HOOK 길이 등이 자동으로 적용된 태그(TAG)를 빠르게 생성합니다.

⚡ 메뉴 및 실행 방법

바샵에서 현장별 DB를 설정하는 경로는 다음과 같습니다.

• 아이콘 및 메뉴: BarShop → 현장별 DATA 설정
• 명령어: DATASET

🔥 주요 기능 및 사용법

복잡한 수작업 없이, 다음 4단계만 거치면 설정이 완료됩니다

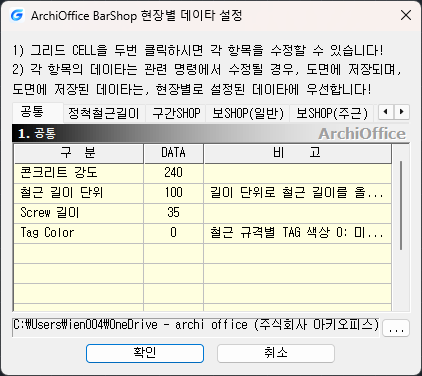

1. 명령어 실행: 캐드에서 DATASET 명령어를 입력합니다.

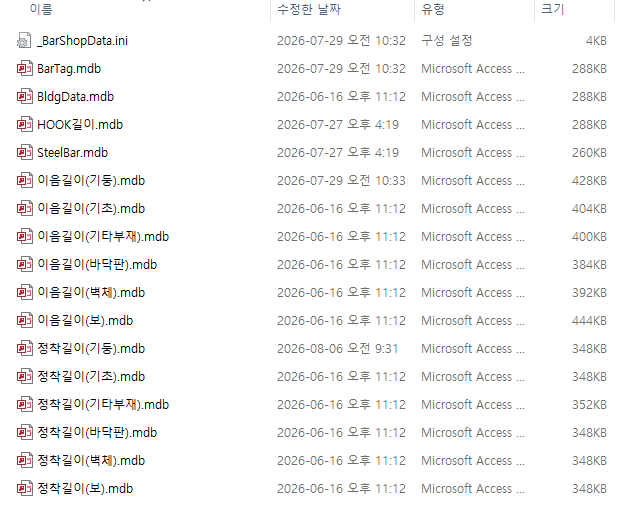

2. 경로 지정: 대화상자 하단에서 폴더 경로를 지정하면, 자동으로 현장별 DB 데이터가 생성됩니다.

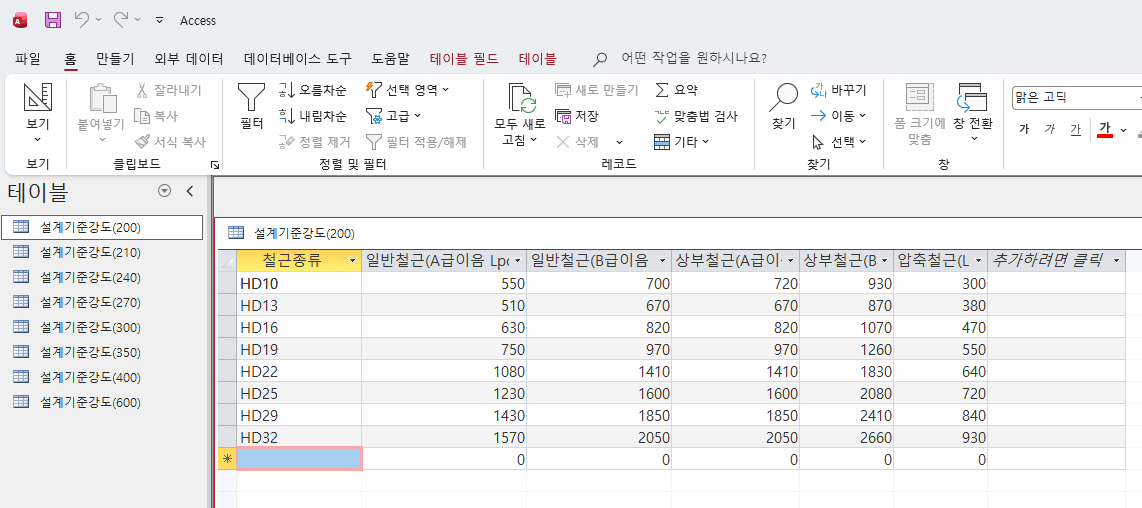

3. DB 세팅: 폴더에 생성된 .mdb 파일을 열어, 해당 현장의 구조계산서나 구조일반사항을 참고하여 DB 값을 수정합니다.
4. 태그 작업 적용: 이후 철근 TAG 작업을 진행하면, 세팅해 둔 DB 값 그대로 정착길이, 이음길이, HOOK 길이 등이 도면에 자동 적용됩니다.

✔️ 바샵 태그 DB 기능의 장점

• 프로젝트별 독립적인 DB 관리 현장마다 다른 설계 기준을 프로젝트별로 분리하여 별도로 관리할 수 있습니다. 여러 현장의 도면을 동시에 작업하더라도 기준이 섞이거나 헷갈릴 염려가 없습니다.
• 정착길이 및 이음길이 자동 계산 콘크리트 강도와 철근 종류에 맞춰 정착 및 이음길이가 자동으로 적용됩니다. 일일이 계산하는 시간을 대폭 줄이고 작업 효율을 극대화할 수 있습니다.
• 손쉬운 DB 수정 및 확장성 Microsoft Access를 이용하여 누구나 간편하게 설계 기준 강도, 정착길이, 이음길이 등을 수정할 수 있으며, 필요에 따라 새로운 기준을 쉽게 추가할 수 있습니다.
• 작업 정확도 대폭 향상 (휴먼 에러 방지) 수작업으로 데이터를 일일이 입력하거나 계산할 때 발생할 수 있는 오류를 사전에 차단하여, 보다 정확하고 일관성 있는 철근 태그를 작성할 수 있습니다.
