좌표 일일이 입력 아직도 하세요? ArchiOffice XYZ 자동표기 방법

도면 작업을 하다 보면 좌표를 하나씩 찍고 입력하는 과정이 꽤 번거롭습니다.
특히 토목이나 측량 도면에서는 정확한 좌표 표기가 필수죠.

이번 글에서는 ArchiOffice XPress의
XYZ 좌표 지시선 자동 표기 기능을 활용해
좌표를 빠르고 정확하게 표시하는 방법을 정리했습니다.

---

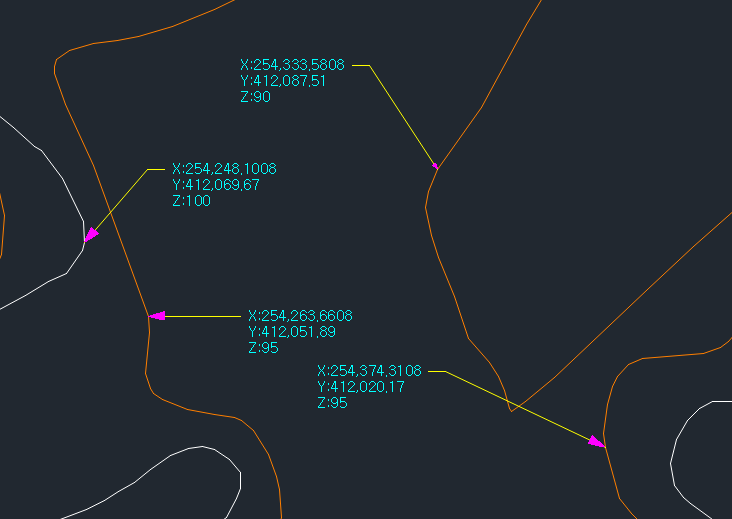

🔎 XYZ 좌표 지시선 기능이란?

선택한 지점의 X, Y, Z 좌표를 자동으로 표시해주는 기능입니다.
지시선 형태로 표현되기 때문에 도면 가독성도 함께 좋아집니다.

---

⚙️ 메뉴 위치

XPress → Civil 유틸리티 → XYZ 좌표 → XYZ좌표 지시선 그리기/수정하기

---

🧩 명령어 정리

• XLDZ : 좌표 지시선 그리기
• XLDZED : 좌표 지시선 수정

---

🚀 주요 기능 및 특징

• X, Y, Z 좌표 자동 표기
• 표준 좌표 / 토목 좌표 선택 가능
• 다양한 지시선(화살표) 스타일 지원
• 기준 좌표(Offset) 설정 가능
• Z 좌표 표시 여부 선택 가능
• 3D 도면에서도 좌표 표기 가능
• Copy / Move 시 좌표 자동 변경

---

🛠 사용 방법 (XLDZ)

1. 명령어 XLDZ 입력
2. 좌표를 표시할 시작점 클릭
3. 지시선 방향 지정
4. XYZ 좌표 자동 생성

👉 D 입력 시 상세 옵션 설정 가능

---

✏️ 수정 방법 (XLDZED)

1. 명령어 XLDZED 입력
2. 수정할 지시선 선택
3. 좌표 형식 / 기준 좌표 / 스타일 변경

---

💡 이 기능의 핵심 장점 4가지

1. 작업 속도 대폭 향상
→ 클릭만으로 좌표 자동 생성

2. 좌표 입력 실수 최소화
→ 수작업 입력이 없어 정확도 상승

3. 객체 이동 시 자동 업데이트
→ Copy / Move 후에도 좌표 재입력 불필요

4. 다양한 설정으로 실무 활용도 높음
→ 토목/건축 환경에 맞게 자유롭게 설정 가능

---

🎥 영상으로 보기



---

✍️ 마무리

XYZ 좌표 지시선 기능은 단순하지만
실무에서는 시간을 크게 줄여주는 기능입니다.

특히 반복적인 좌표 작업이 많은 분들에게는
필수 기능이라고 봐도 될 정도입니다.
