바샵(BarShop) HOOP/STIRRUP 철근 배근표기 기능 및 사용법

철근콘크리트 구조 도면을 작성할 때 보와 기둥의 HOOP/STIRRUP(후프 및 스트럽) 철근 배근을 표기하려면 순스팬을 계산하고, 부위별 배근 규칙에 따라 단부와 중앙부의 배근 정보를 설정해야 합니다.

이러한 작업을 일일이 수작업으로 진행하면 시간이 많이 소요되고 반복 작업도 많아집니다.

바샵(BarShop)의 HOOP/STIRRUP 철근 배근표기 기능을 활용하면 객체의 순스팬을 자동으로 계산하고, 철근 종류와 배근 간격 등을 설정하여 보와 기둥의 철근 배근 정보를 보다 편리하게 표기할 수 있습니다.

이번 글에서는 바샵의 HOOP/STIRRUP 철근 배근표기 기능과 실행 방법, 주요 설정 및 사용법을 소개합니다.

⚒ 1. HOOP/STIRRUP 철근 배근표기란?

바샵의 HOOP/STIRRUP 철근 배근표기는 보와 기둥의 철근 배근 정보를 설정하고 도면에 표기할 수 있는 기능입니다.

주요 기능은 다음과 같습니다.

• 순스팬 자동 계산: 객체를 선택하면 순스팬을 자동으로 계산합니다.
• 철근 종류 및 간격 설정: 사용할 철근 종류와 배근 간격을 지정할 수 있습니다.
• 배근 구간 설정: 기둥과 보의 단부 및 중앙부 배근 구간을 설정할 수 있습니다.
• 배근 정보 자동 계산: 설정된 조건에 따라 단부와 중앙부의 배근 정보를 계산합니다.

⚡ 2. 메뉴 및 실행 방법

HOOP/STIRRUP 철근 배근표기 기능은 바샵 메뉴에서 실행하거나 명령어를 입력하여 사용할 수 있습니다.

• 메뉴: BarShop → HOOP/STIRRUP 철근 배근표기
• 명령어: HPAR (배근표기)
• 수정 명령어: HPARED (배근표기 수정)

명령어를 이용하면 작업 중에도 빠르게 기능을 실행할 수 있으며, 기존에 작성한 배근표기도 수정 명령어를 통해 편리하게 변경할 수 있습니다.

🔥 3. 주요 기능 및 사용법

HOOP/STIRRUP 철근 배근표기는 몇 가지 설정 단계만 거치면 사용할 수 있어 초보자도 쉽게 익힐 수 있습니다.

상단의 사용법 동영상을 함께 참고하면 실제 명령어 실행 과정과 배근표기 방법을 보다 쉽게 확인할 수 있습니다.

① 명령어 입력 후 객체 선택

명령어 HPAR을 입력한 다음 배근표기를 적용할 객체를 선택합니다.

선택한 객체를 기준으로 순스팬을 자동 계산하여 배근표기 작업을 진행합니다.

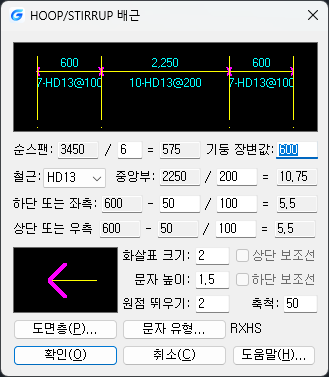

② 배근 조건 설정

객체 선택 후 배근 조건을 설정합니다.

• 단부 구간 설정
• 기둥인 경우 장변값 설정
• 철근 종류 선택
• 중앙부 배근 간격 입력

기둥과 보의 특성에 맞게 필요한 조건을 설정하면 단부 및 중앙부 배근 정보를 계산할 수 있습니다.

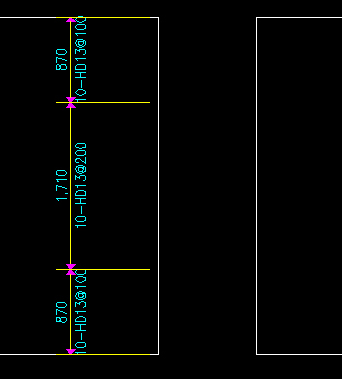

③ 확인 버튼 클릭 후 배근표기 위치 지정

설정이 완료되면 확인 버튼을 클릭하고 도면에서 배근표기를 삽입할 위치를 지정합니다.

설정된 배근 정보가 도면에 표기되며, 필요한 경우 수정 명령어 HPARED를 이용해 기존 배근표기를 변경할 수 있습니다.

※ 배근 구간 설정 시 유의사항

바샵의 배근 구간 설정은 다음 기준으로 적용됩니다.

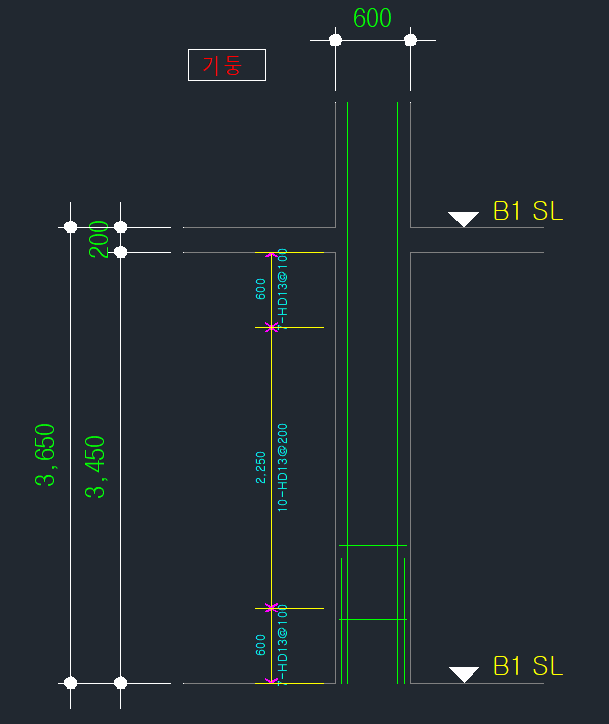

• 기둥: 순스팬의 1/6, 기둥의 장변값, 450mm 중 가장 큰 값을 기준으로 배근 구간을 설정합니다.
• 보: 순스팬의 1/4을 기준으로 배근 구간을 설정합니다.

단, 위 기준은 프로그램의 배근 구간 설정 기준이며, 실제 설계에 적용할 때는 구조설계 기준과 내진설계 조건, 현장 상황 및 설계도서에 따라 적절한지 확인해야 합니다.

✔ 4. HOOP/STIRRUP 철근 배근표기의 장점

① 순스팬 자동 계산으로 작업 편의성 향상

객체 선택만으로 순스팬을 자동 계산하므로 수작업 계산에 필요한 시간과 번거로움을 줄일 수 있습니다.

② 간편한 배근 조건 설정

철근 종류와 중앙부 배근 간격 등 필요한 조건을 지정하여 배근표기를 작성할 수 있습니다.

③ 보와 기둥의 배근 정보 표기 효율 향상

단부와 중앙부의 배근 정보를 자동으로 계산하고 표기할 수 있어 반복적인 도면 작성 작업을 보다 효율적으로 진행할 수 있습니다.

④ 기존 배근표기 수정 지원

수정 명령어 HPARED를 이용하여 기존 배근표기를 수정할 수 있으므로 설계 변경이나 배근 조건 변경에 따른 반복 작업을 줄이는 데 도움이 됩니다.

마무리

바샵(BarShop)의 HOOP/STIRRUP 철근 배근표기 기능은 보와 기둥의 철근 배근 정보를 보다 쉽고 빠르게 작성할 수 있도록 지원하는 기능입니다.

순스팬 자동 계산부터 배근 조건 설정, 배근표기 작성 및 수정까지 지원하므로 철근콘크리트 구조 도면 작업의 편의성과 효율성을 높일 수 있습니다.

바샵의 다양한 철근 관련 기능을 활용하여 보다 편리한 CAD 기반 구조 도면 작업 환경을 만들어 보시기 바랍니다.

※ 본 기능은 배근표기 작업을 지원하는 도구이며, 실제 철근 배근 및 구조 안전성은 관련 설계 기준과 구조설계도서를 기준으로 검토해야 합니다.
